精準、高效、可靠，同步帶模組如何成為電機制造的隱形功臣

在電機制造這個要求高精度、高效率和穩定性的行業中，直線模組作為自動化設備的核心組成部分，其性能直接影響到生產質量和效率。今天我們就來深入探討鼎格ELGA-120同步帶模組系列在電機制造行業中的應用價值，分析其獨特優勢，并與行業現狀進行對比

同步帶模組在電機制造中的重要性

電機制造過程涉及多種精密工序，包括定子繞線、轉子裝配、磁鋼粘貼、動平衡校正以及總裝檢測等。這些工序往往需要高精度的直線運動控制，對自動化設備的定位精度、運行速度和穩定性都有著嚴苛要求

同步帶直線模組作為一種常見的直線傳動機構，通過帶齒與帶輪的嚙合傳遞運動和動力，具有噪音低、速度快、成本較低等特點，廣泛應用于各種自動化設備中

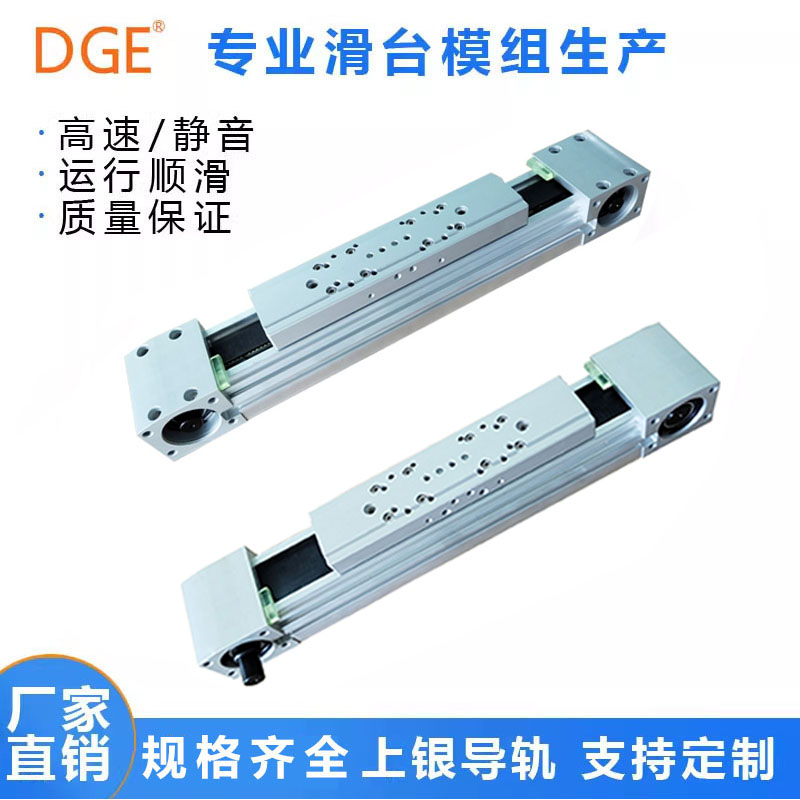

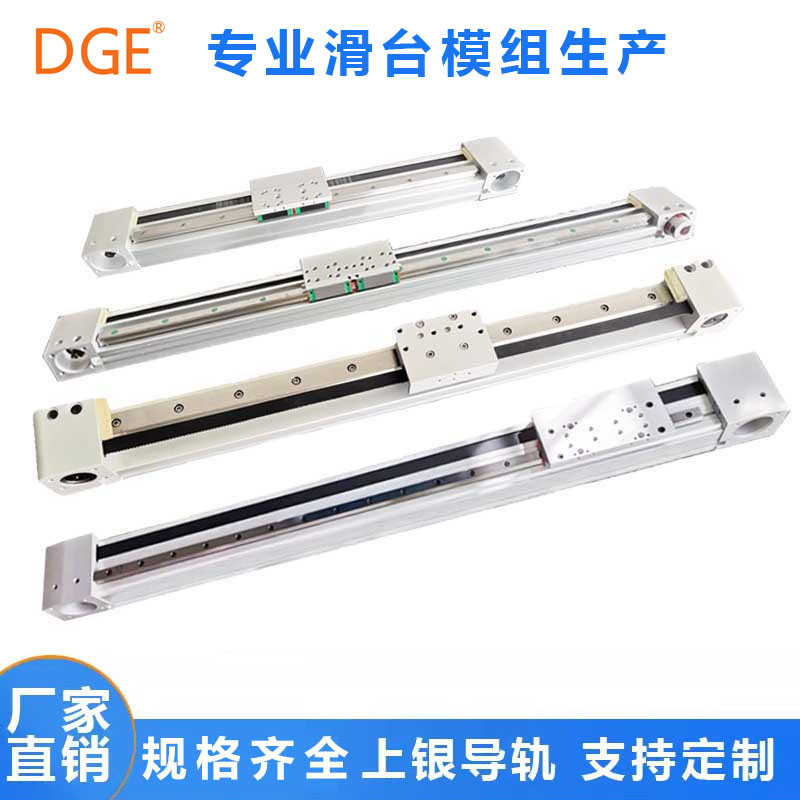

鼎格ELGA-120同步帶模組的技術優勢

卓越的技術參數

ELGA-120同步帶模組系列具有多項出色技術特性。其最大速度可達5 m/s，重復精度達到±0.08 mm，最大加速度高達50 m/s2。這些性能指標對于提升電機制造的生產效率和質量一致性至關重要

高負載與強剛性設計

該系列模組采用規格120的結構尺寸，最大力Fz可達6890 N，最大力矩My和Mz均達到680 Nm。這種高剛性、高負載能力的特性，使其能夠輕松應對電機制造中各種負載要求的應用場景，如電機轉子的搬運、定子的精確定位等

長行程與靈活性

ELGA-120同步帶模組的工作行程范圍從50 mm一直到8500 mm，這種寬廣的行程范圍使其能夠適應電機制造中不同工站的距離要求，為生產線布局提供了極大的靈活

電機制造中的具體應用方案

電機零部件搬運與定位

在電機制造過程中，ELGA-120同步帶模組可用于機座、端蓋、定子、轉子等零部件的精準定位和移栽。其高速度特性能夠大幅縮短非生產性的搬運時間，提升整線生產效率

繞線工藝應用

電機定子繞線要求精確的軌跡控制，ELGA-120模組的高重復定位精度(±0.08 mm)可確保繞線的一致性，避免出現疊繞、錯繞等問題，從而提高電機產品的性能一致性

裝配與檢測工站

在電機 final assembly 階段，ELGA-120模組可用于軸承壓裝、螺釘緊固、性能檢測等多個環節。其高剛性設計確保了在裝配過程中維持穩定的位置精度，避免因模組變形而影響裝配質量

貼標與打碼工序

行業痛點與ELGA-120的解決方案

精度與速度的矛盾

傳統同步帶模組常面臨一個困境：提高運行速度往往以犧牲定位精度為代價。而ELGA-120通過優化的結構設計和精密的制造工藝，實現了±0.08 mm的重復精度同時保持5 m/s的高速性能，有效解決了這一矛盾

長行程應用的成本控制

對于電機制造中的長行程應用，常見的滾珠絲杠模組因成本隨行程急劇增加而顯得不經濟。ELGA-120同步帶模組在長行程傳送中更有價格的優勢，為電機制造商提供了更具性價比的解決方案

維護與壽命挑戰

電機制造環境往往存在粉塵、油污等污染物，這些會對直線模組的壽命和可靠性造成威脅。ELGA-120采用循環滾珠軸承導軌和不銹鋼齒形帶夾緊件等耐用材料，提高了在惡劣環境下的耐久性，降低了維護需求

與同行業產品的性價比對比

技術參數對比

與普通同步帶模組相比，ELGA-120在多個關鍵性能指標上表現出明顯優勢：

• 重復精度：普通同步帶模組通常僅為±0.05 mm以上，而ELGA-120達到±0.08 mm
• 最大速度：行業平均水平約3 m/s，ELGA-120可達5 m/s
• 負載能力：ELGA-120的Fz向負載達到6890 N，高于普通模組的1700 N運輸負載

從綜合成本角度考慮，ELGA-120同步帶模組展現了出色的性價比：

1. 初始投資：相較于同規格的滾珠絲杠模組，ELGA-120同步帶模組具有明顯的價格優勢，特別是在長行程應用中
2. 運行成本：低噪音、低能耗特性降低了使用過程中的綜合成本
3. 維護成本：維護成本低，可調整皮帶的張緊，減少了停機時間和維護費用
4. 壽命周期：參考使用壽命達5000 km，優于普通同步帶模組，降低了更換頻率和長期使用成本

目前國內同步帶行業存在品種較少、規格系列不齊全、使用壽命較短等問題。ELGA-120在關鍵性能上接近國際先進水平，同時在成本和售后服務方面具有更多優勢，為電機制造商提供了介于國產普通品牌和進口高端品牌之間的優選方案

質量風險與應對措施

常見同步帶失效模式及ELGA-120的應對

同步帶傳動在實際應用中可能存在多種失效風險，ELGA-120通過設計和材料選擇做了針對性改進：

1. 帶斷裂風險：通常由過載、預緊力不當或帶輪直徑過小引起。ELGA-120采用聚氨酯帶鋼絲繩的齒形帶材料，提高了抗拉強度和過載能力
2. 帶齒磨損問題：多因過載、預緊力過大或異物侵入。ELGA-120的防塵帶采用不銹鋼條，有效防止粉塵和異物侵入
3. 帶邊磨損挑戰：主要原因是帶輪不平行或軸承剛度不足。ELGA-120的高剛性設計和精密加工確保了輪系的平行度，減少了異常磨損

質量保障措施

ELGA-120通過多種方式保障產品可靠性：

• 材料選擇：關鍵部件采用高品質材料，如導向滑塊使用回火鋼，滑塊采用陽極氧化精制鋁合金
• 精密制造：嚴格控制的制造工藝確保了零件的尺寸精度和一致性
• 嚴謹測試：出廠前的嚴格測試保障了每臺產品的性能達標

鼎格ELGA-120同步帶模組系列憑借其高速度、高精度、高剛性及長壽命的特點，為電機制造行業提供了一個高性價比的直線運動解決方案。它有效平衡了性能與成本的關系，解決了電機制造中的多個痛點問題

對于電機制造企業，在以下場景中特別考慮采用ELGA-120同步帶模組：

• 長行程、高速度的應用需求
• 多工站、高節拍的生產線

• 預算有限但不愿顯著犧牲性能的項目

• 空間受限，需要緊湊設計的設備
